Ivančice –  zbytky radarové stanice Brumbär

Ivancice – Remains of Brumbär Radar Station

Summary:The article describes remains of Luftwaffe radar stations in the Czech Republic. The stations used to monitor air activity in the region. The equipment usually included  Würzburg Riese, Freya, and Jagdschloss radars.

Na území Protektorátu Čechy a Morava byla za okupace vybudována síť pozemních radarových stanic letectva (FMG-St. - Funk Messgeräte Station). Tyto stanice byly pokračováním radarových sítí DETE I (dosah 150 km) a DETE II (dosah 200 km) budovaných již před válkou podél jižních a severních hranic Německa. Podle důležitosti byly a z taktických důvodů byly rozděleny do skupin (řádů, něm. Ordnung) I, II a III. Byly zřizovány, provozovány a obsluhovány příslušníky leteckého spojovacího vojska (Luftnachrichten Gruppe). Úkolem stanic bylo dodávat spolehlivé informace o leteckém provozu nad sledovaným územím. Kromě samotných radarů byly na stanicích i další budovy s provozním, technickým a hygienickým zázemím. Nejčastěji byly používány radiolokátory Freya, Wassermann (vodník), Würzburg Riese (Obr), Jagdschloss (Lovecký zámeček)a malé mobilní Würzburg C. Personální stav typické ústředny byl následující: velitel (vyšší důstojník), 5 velitelů čet a 1 nižší důstojník, 16 velitelů rojů, 12 vyhodnocovačů, 3 radiotelegrafisté, 7 stavěčů, 99 strážných a 14 mužů jiných odborností. Ke známým a poměrně dobře zdokumentovaným radarovým stanicím patří stanice Koralle u Kolína a Seidenspinner u Chomutova.Kromě velkých stanic byly na vhodných místech (většinou lokalitách s dobrým výhledem) postaveny tzv. poplachové hlásky. Jejich obsluhy měly za úkol vizuální sledování vzdušného prostoru silnými dalekohledy. Vzhledem k rychle se měnící situaci na frontách byly stabilní radarové ústředny nahrazeny koncem války tzv. hlásnými vlaky, které nesly většinou radiolokátory Freya a Würzburg Riese. Ukázky německých radarů pocházejících z období 2. světové války je možné shlédnout v areálu hvězdárny Ondřejov.

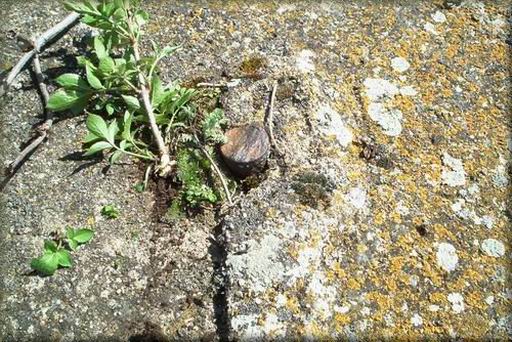

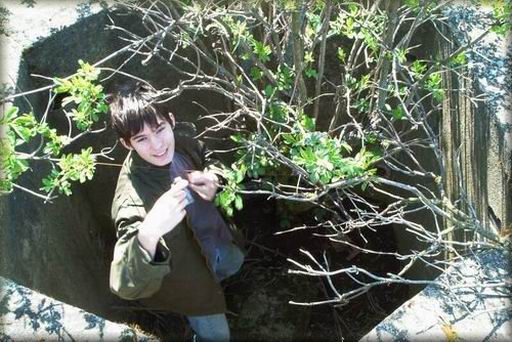

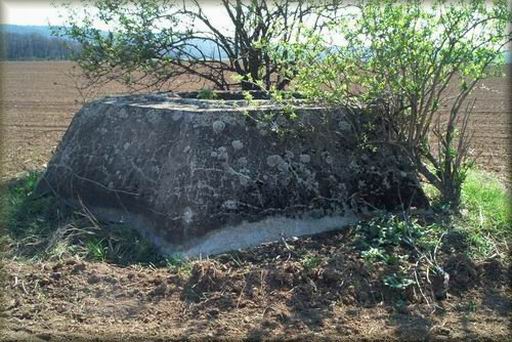

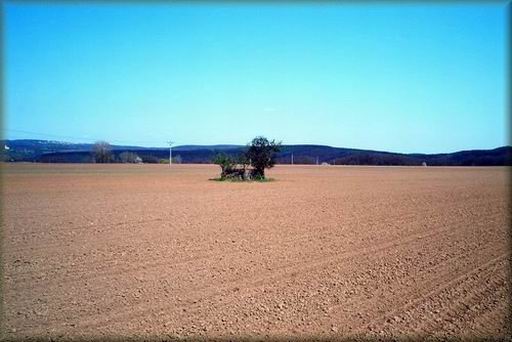

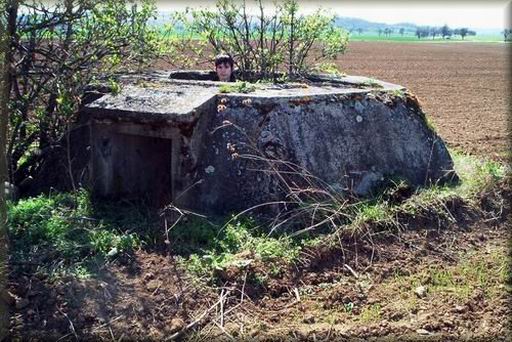

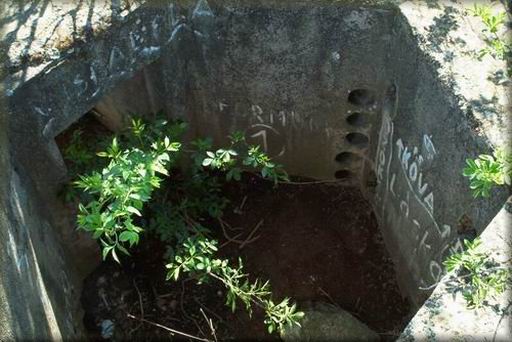

Hlásný obvod Brno měl ústřednu I. řádu s krycím názvem Brumbär (Medvěd). Nacházela se jižně od Ivančic poblíž obce Budkovice. Náleželo k ní 28 poplachových hlásek. V posledních měsících války se údajně stěhovala do okolí Havlíčkova Brodu. Podle některých zdrojů byla vybaveny dvěma radary Freya a menším radiolokátor Würzburg C. Situace v terénu však svědčí o instalaci nejméně dvou radarů Würzburg Riese a jednoho radaru Jagdschloss (Lovecký zámeček). Na poli u Budkovic je nejprve vlevo (při jízdě z Ivančic do Moravského Krumlova) dobře viditelný Objekt č. 1 - jeden z betonových podstavců pro radiolokátor FuMG 65 Würzburg. Podstavec pro radiolokátor má tvar komolého šestistěnného jehlanu. Výška je 1,2 m, vnitřní průměr 1,5m. Na boku je čtverhranný vchod, který byl původně opatřen dvířky (zachovaly se zbytky pantů). Zřejmě sloužily k přístupu do spodní části podstavce, kudy vedly od radiolokátoru kabely. Otvory na kabely se dosud dochovaly ve stěnách objektu. Jedná se o 5 trubkovitých výstupů o průměru 10 cm vedoucích šikmo dolů do kabelové šachty, kterou už můžeme jen tušit ze zachovaných zbytků stěn. Dále zřejmě kabely vedly pod zemí do budovy vyhodnocovačů. Na horní ploše betonového podstavce jsou dobře patrné uřezané zbytky ocelových tyčí o průměru 4 cm.

budkovice_01.JPG (36066 bytes) budkovice_02.jpg (72300 bytes) budkovice_03.jpg (65747 bytes) budkovice_04.jpg (87277 bytes)

Objekt 2 je poněkud dále v poli východním směrem. Je až na detaily identický s Objektem 1.

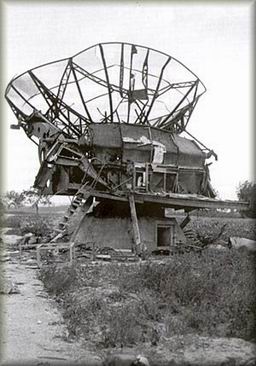

Vzácný poválečný snímek ukazuje výbuchem náloží poničený radiolokátor WÜRZBURG RIESE stojící dosud na svém místě. Dobře je vidět poškozená anténa, typický betonový podstavec i otočná kabina. Podle aleje v pozadí (zřejmě hlavní silnice) by se mohlo jednat o Objekt 1 (foto převzato ze serveru www.ivancice.cz).

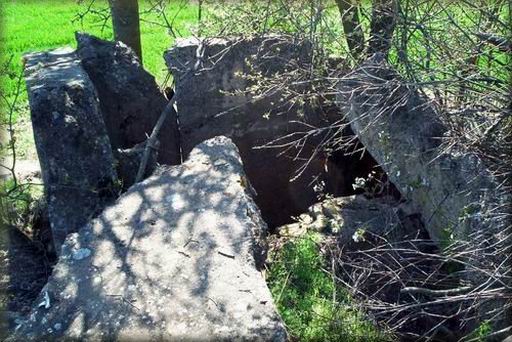

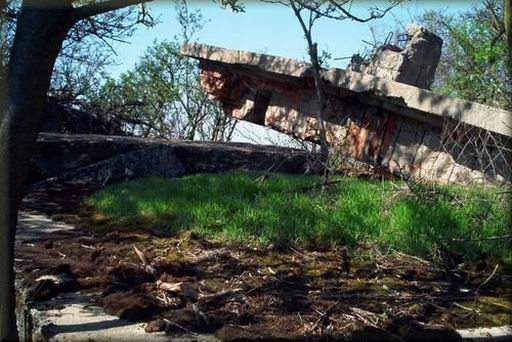

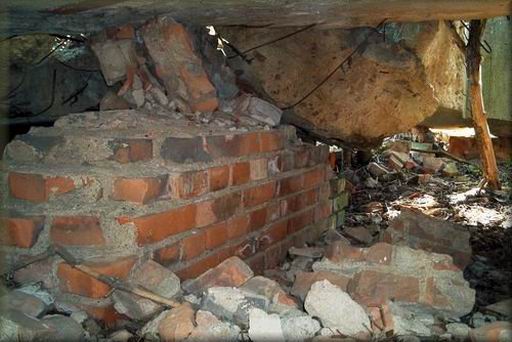

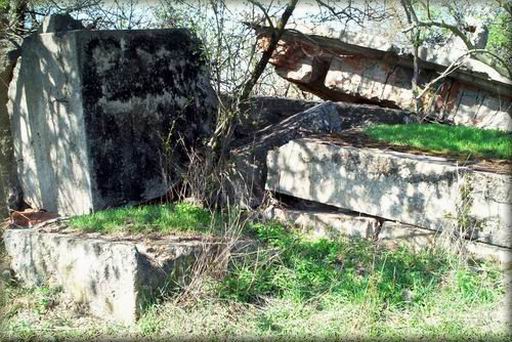

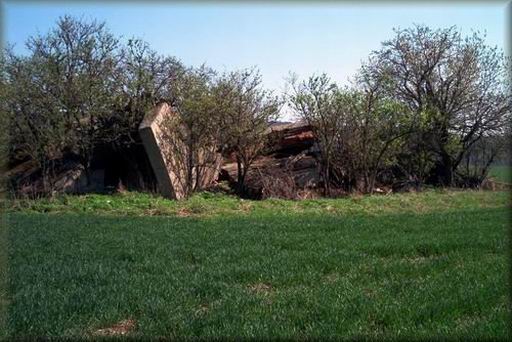

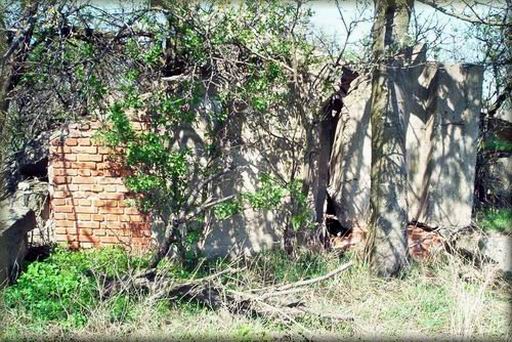

Vlevo za prvním objektem odbočuje z hlavní silnice polní cesta. Vpravo od ní je v poli vidět Objekt 3 - zarostlá hromada betonových trosek, která zbyla po otočném radiolokátoru Jagdschloss. Zřejmě se jednalo o objekt s betonovým stropem, zdi byly betonové s cihlovými příčkami. Rozměry půdorysu byly cca 2O x 20 m). V roce 1945 (je otázkou či při výše zmíněném stěhování či při konečném ústupu) byl objekt zničen trhavinou. Protože se však jednalo o masivní železobetonové bloky, došlo jen k jejich rozvalení a propadnutí stropu.

budkovice_07.JPG (52997 bytes) budkovice_18.jpg (61151 bytes) budkovice_19.jpg (73187 bytes) budkovice_14.jpg (46062 bytes) budkovice_15.jpg (70195 bytes) budkovice_20.jpg (84276 bytes)

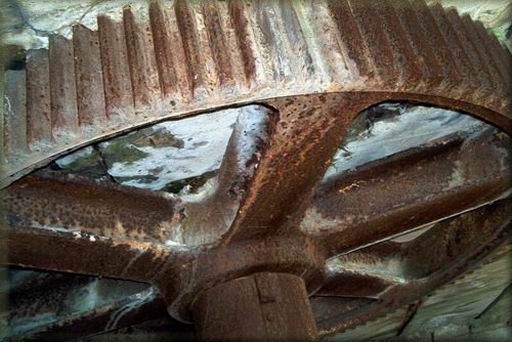

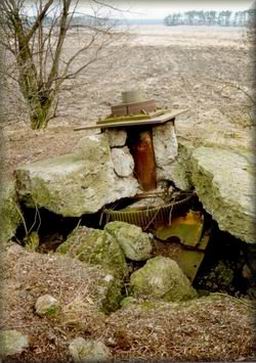

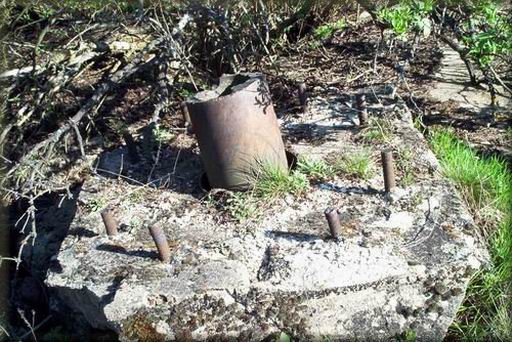

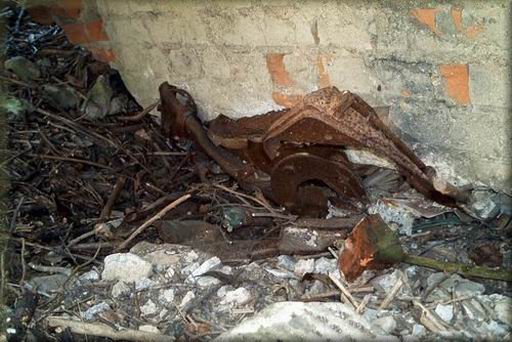

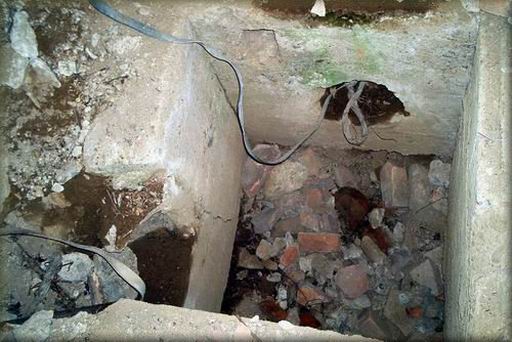

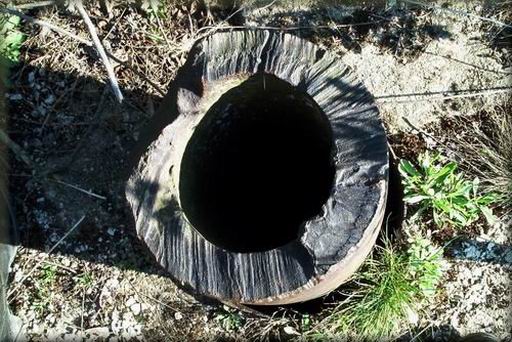

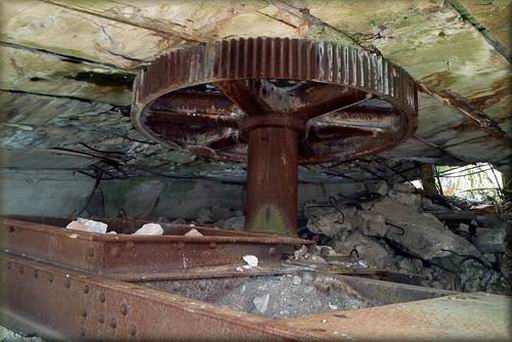

Na několika místech jsou vidět zdemolované zbytky původního strojního vybavení a kabelové šachty pro přenos získaných dat do střediska pro vyhodnocování. Stropnice zůstala "viset" na masivní hřídeli radiolokátoru a zejména na ozubeném kole o průměru 1,5 m. Bylo součástí mechanismu, který otáčel radiolokátor do požadované pozice. Zvenku je hřídel uřezána 25 cm nad stropnicí, má průměr 30 cm a sílu stěny 5 cm.

budkovice_16.jpg (54950 bytes) budkovice_13.jpg (51903 bytes) budkovice_08.jpg (47256 bytes) budkovice_10.JPG (48614 bytes) budkovice_12.JPG (81848 bytes) budkovice_11.JPG (73608 bytes)

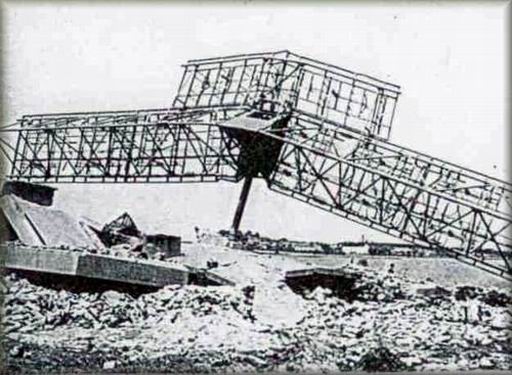

Podobná konfigurace trosek s ozubeným kolem je k vidění na výše zmíněné stanici Koralle u Kolína. Vzácný poválečný snímek zde ukazuje, že se betonová střecha dvoupatrového objektu po explozi propadla až na na úroveň podlahy patra spodního a nad troskami se na dlouhé hřídeli tyčí zbytek antény radiolokátoru.


Žádné další objekty se nám v dané lokalitě nepodařilo nalézt. Hned za výjezdem ze serpentýn je vpravo u silnice vybetonovaná plocha, která při troše fantazie mohla být základem pro ubytovnu a další budovy radarové stanice. Zmínku o již zničené radarové stanici nalézáme v kronice osvobození města Ivančic:

"Na počátku dubna 1945 začala vojska 2. ukrajinského frontu maršála R.J. Malinovského druhou fázi bratislavsko-brněnské operace. Úspěšně postupovaly údolím řeky Jihlavy. Kolem 4. hodiny ranní 18. dubna vyjely první hlídky z Medlova proti proudu řeky Jihlavy. Za nimi postupovaly jezdecké oddíly, které projely přes Němčičky, Bratčice, Mělčany, po deváté hodině pronikly i do Dolních Kounic a Moravských Bránic, aniž by narazily na vážnější odpor. V Ivančicích od rána hlídkovaly dva německé obrněné vozy v Kounické ulici, které vyjížděly na průzkum až ke Stříbskému mlýnu a jeden tank v ulici V olších. Kolem desáté hodiny byl vyhlášen letecký poplach - sovětské bitevní letouny bombardovaly již zničenou radarovou stanici v Budkovicích. Na město začaly dopadat dělostřelecké granáty a zasažené hodiny na věži kostela se zastavily v 10: 55 hodin. Právě v té chvíli se ve směru od Dolních Kounic objevili první kozáci na koních a začali pronikat do ulic."

Za cenné informace vedoucí k nalezení zbytků stanice děkuji P. Kociánovi, za připomínky a poskytnuté fotografie ze stanice Koralle děkuji L. Doubravovi. Za pomoc při pátrání po historii radarů na Ondřejovské hvězdárně děkuji p. A. Vítkovi.

Prameny:

REVI 14/96

http://web.kolin.cz/militaryclub/

http://www.ivancice.cz/historie-osvobozeni.php

http://www.geschichtsspuren.de
